Охранная и пожарная сигнализация

Интегрированная система охраны «Орион» (НВЦ Болид)

Система предназначена

Для сбора, обработки, передачи, отображения и регистрации извещений о состоянии шлейфов охранной, тревожной и пожарной сигнализации
Для контроля и управления доступом (управление преграждающими устройствами типа шлагбаум, турникет, ворота, шлюз, дверь и т.п.)
Для видеонаблюдения и видеоконтроля охраняемых объектов
Для управления пожарной автоматикой объекта
Для управления инженерными системами зданий

Система обеспечивает

Модульную структуру, позволяющую оптимально оборудовать как малые, так и очень большие распределенные объекты
Низкие затраты в расчете на один шлейф или одну точку прохода
Защищенный протокол обмена по каналу связи между пультом и приборами
Микропроцессорный анализ сигнала в шлейфах сигнализации, возможность измерения сопротивления шлейфа для предотвращения саботажа
Возможность использования одной и той же Proximity карты или ключа Touch memory для взятия под охрану/снятия с охраны и управления доступом несколькими способами:
- децентрализованно:
  - с помощью клавиатуры,
  - с помощью ключа Touch memory,
  - с помощью дистанционных пластиковых карт,
  - комбинированным способом (клавиатура плюс дистанционная карта),
- централизованно:
  - с помощью пульта "С2000"
  - с помощью пульта "С2000-КС"
  - с помощью компьютера
Контроль и управление доступом через точки входа типа двери, турникеты, шлюзы, шлагбаумы
Видеонаблюдение, видеоконтроль и регистрация тревожных ситуаций
Управление устройствами автоматического пожаротушения, оповещения, дымоудаления, кондиционирования

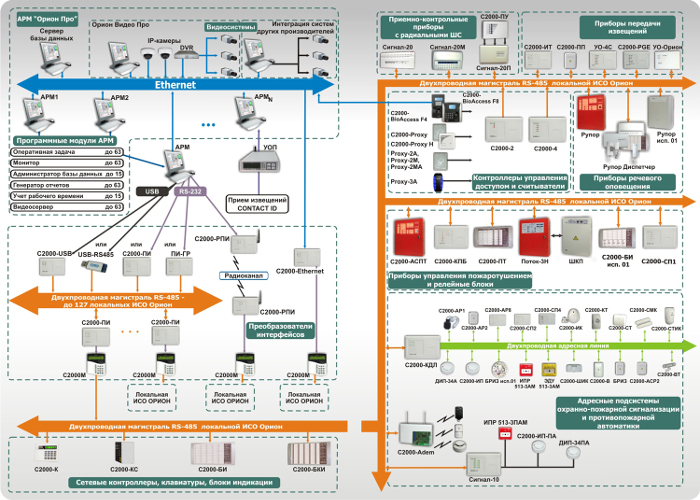

Состав системы

Программно-аппаратный комплекс на базе персональных компьютеров с программным обеспечением:
- автоматизированное рабочее место дежурного оператора службы охраны (АРМ "Орион");
- автоматизированное рабочее место начальника службы охраны (АРМ НСО);
- автоматизированное рабочее место видеоконтроля (АРМ "Интеллект", АРМ "Инспектор+", АРМ "VideoNet", АРМ "Videospider", АРМ "GOAL", АРМ "CVS", АРМ "Phobos")
- АРМ "С2000"
- АРМ "Столовая"
Пульт контроля и управления (ПКУ) "С2000"
Пульт контроля и управления "С2000М"
Клавиатура светодиодная "С2000-КС"
Клавиатура "С2000-К"
Блок индикации "С2000-БИ"
Прибор приемно-контрольный охранно-пожарный "Сигнал-20"
Прибор приемно-контрольный охранно-пожарный "Сигнал-20М"
Прибор приемно-контрольный охранно-пожарный "Сигнал-20П SMD"
Прибор приемно-контрольный охранно-пожарный "Сигнал-20П SMD" исп.01
Контроллер управления доступом "С2000-2"
Считыватель электронных идентификаторов (ЭИ) Touch Memory "Считыватель-2"
Считыватель бесконтактный пластиковых карточек "С2000-Proxy"
Считыватель бесконтактный пластиковых карточек "С2000-Proxy H"
Считыватель бесконтактный пластиковых карточек "Proxy-2А"
Считыватель бесконтактный пластиковых карточек "Proxy-3А", "Proxy-3М"
Считыватель бесконтактный пластиковых карточек "Proxy-Long"
Контроллер управления доступом "ProxyH-1000"
Блок сигнально-пусковой "С2000-СП1"
Адресная подсистема передачи извещений
- Система передачи извещений "СПИ-2000А" в составе:
  - контроллер двухпроводной линии связи "С2000-КДЛ"
  - адресный расширитель "С2000-АР1"
  - адресный расширитель "С2000-АР2"
  - адресный расширитель "С2000-АР8"
- Адресные извещатели
  - адресный извещатель охранный объемный оптико-электронный инфракрасный пассивный "С2000-ИК"
  - адресный извещатель оптико-электронный поверхностный "С2000-ШИК"
  - адресный извещатель охранный акустический "С2000-СТ"
  - адресный извещатель охранный магнитоконтактный "С2000-СМК"
  - адресный извещатель пожарный дымовой оптико-электронный "ДИП-34А"
  - адресный извещатель пожарный тепловой максимально-дифференциальный с измерением температуры адресный "С2000-ИП"
  - адресные извещатель пожарный ручной адресный ИП 513-3А
- адресный блок сигнально-пусковой "С2000-СП2"
- блок разветвительно-изолирующий "БРИЗ", "БРИЗ-01"
Прибор приемно-контрольный и управления автоматическими средствами пожаротушения и оповещателями "С2000-АСПТ"
Прибор пожарный управления "Поток-3Н"
Блок контрольно-пусковой "С2000-КПБ"
Пульт управления пожаротушением "С2000-ПТ"
Блок индикации "С2000-БИ" исп.01
Пульт управления "С2000-ПУ"
Преобразователь интерфейсов RS-232/RS-485 c гальванической развязкой "ПИ-ГР"
Преобразователи интерфейсов RS-232/RS-485, повторители интерфейса RS-485 c гальванической развязкой "С2000-ПИ"
Преобразователь RS-485/USB "С2000-USB"
Преобразователь RS-485/Ethernet "С2000-Ethernet"
Преобразователь RS-485/Радио "С2000-РПИ"
Информатор телефонный "С2000-ИТ"
Резервированные источники питания на 12 В и 24

Функциональные возможности и особенности

Все устройства, входящие в ИСО "Орион", имеют несколько общих функциональных особенностей.

Электропитание всех устройств осуществляется от источников постоянного тока номинального напряжения 12 В или 24 В. Поэтому при построении системы охраны или контроля доступа, с использованием ИСО "Орион", для электропитания приборов необходимо использовать резервированные источники электропитания постоянного тока. Для этого могут применяться источники питания постоянного тока "РИП-12" напряжением 12 В и "РИП-24" напряжением 24 В, либо другие с аналогичными характеристиками.

Все радиальные шлейфы сигнализации приборов "Сигнал-20", "Сигнал-20П", "С2000-4" имеют напряжение 24 В, независимо от напряжения питания самих приборов, и в них могут включаться любые извещатели с выходом типа "сухой контакт" или с питанием от шлейфа сигнализации. Охранные типы шлейфов контролируются приборами не только по границам зоны "Нормы", но и при быстром изменении сопротивления шлейфа более чем на 10% за время менее 5 минут, а также могут контролироваться не только во взятом состоянии, но и в снятом, при этом в сетевой контроллер передаются сообщения о нарушении шлейфа и о его восстановлении. Охранный шлейф типа 5 (тип шлейфа задается при программировании пользователем) имеет возможность независимого контроля в одном шлейфе контакта тревоги и контакта блокировки датчика. При нарушении любого из этих контактов во взятом состоянии, прибор передает в сетевой контроллер сообщение о тревоге. При размыкании контакта блокировки в снятом состоянии, прибор передает сообщение о нарушении блокировки корпуса датчика. При восстановлении сообщение о восстановлении блокировки корпуса.

В системе от сетевого контроллера дистанционно можно запрашивать показания аналого-цифрового преобразователя каждого из приборов "Сигнал-20", "Сигнал-20П", "С2000-4" и получать измеренные значения сопротивления каждого шлейфа сигнализации в цифровом коде, который можно перевести в значение сопротивления в кОм.

Пожарные шлейфы типов 1 и 2 контролируются на сработку пожарных извещателей, включенных параллельно в шлейф, следующим образом. При сработке извещателя прибор снимает питание со шлейфа (сброс извещения) и снова его подает. Если в течение одной минуты не происходит повторной сработки извещателя, прибор формирует и передает в сетевой контроллер сообщение "Сработка датчика" и остается в дежурном режиме. Тем самым устраняются ложные сигналы пожарной тревоги. При повторном срабатывании извещателя в течение одной минуты после первой сработки прибор выдает сообщение "Внимание! Опасность пожара". При сработке еще одного извещателя в этом шлейфе прибор выдает сообщение "Пожар" и переходит в режим "Пожар", включая световые и звуковые оповещатели, при необходимости выдает сигнал на запуск системы автоматического пожаротушения.

Контроллер "С2000-КДЛ" может подключать к своей адресной двухпроводной линии до 127 адресных извещателей и/или контролируемых цепей через адресные расширители. В контролируемые цепи адресных расширителей можно включать только извещатели с "сухим контактом" на выходе, извещатели с питанием от шлейфа в контролируемые цепи расширителей включать нельзя. Сетевой контроллер "С2000-КДЛ" может получать от адресно-аналоговых пожарных извещателей ("ДИП-34А", "С2000-ИП"), подключенных к нему, не только сообщения "Внимание", "Пожар", "Неисправность", "Требуется обслуживание", "Отключен", но и аналоговые значения задымленности и запыленности ("ДИП-34А"), температуру в точке установки ("С2000-ИП"). При сработке адресных извещателей "С2000-КДЛ" может выдавать команды на включение реле адресных сигнально-пусковых блоков "С2000-СП2", а также посылать эти сообщения в системный контроллер для выдачи команд на включение системных выходов.

В приборах системы можно задавать для исполнительных выходов различные тактики работы этих выходов в зависимости от различных событий: "Тревога", "Внимание", "Пожар", "Неисправность", "Нарушение и восстановление технологического типа шлейфа", "Взятие под охрану", "Снятие с охраны" - всего более 30 тактик работы каждого из выходов приборов.

Все устройства ИСО "Орион" допускают работу в составе системы, под управлением сетевого контроллера. Сетевым контроллером может выступать пульт контроля и управления "С2000", пульт контроля и управления светодиодный "С2000-КС" или персональный компьютер. Максимальное количество приборов в системе, управляемых одним сетевым контроллером не может превышать 127, а для "С2000-КС" - не более 4-х. При использовании нескольких сетевых контроллеров максимальное количество приборов может быть более 16 000.

Все устройства ИСО "Орион" допускают возможность изменения (настройки) конфигурационных параметров на конкретные требования. При поставке устройств с завода-изготовителя установленная конфигурация ориентирована на некоторые усредненные требования типичного объекта. При поставке с завода-изготовителя у всех устройств ИСО "Орион" установлен системный параметр "сетевой адрес" равный 127. При работе устройств в составе системы (под управлением сетевого контроллера) этот параметр должен иметь уникальное значение для каждого прибора.

На основе оборудования ИСО "Орион" могут быть построены комбинированные системы, объединяющие в себе функции охранной сигнализации, пожарной сигнализации, контроля доступа, управления видеонаблюдением и управления инженерными системами зданий. При этом в комбинированных системах могут быть реализованы различные функциональные возможности.

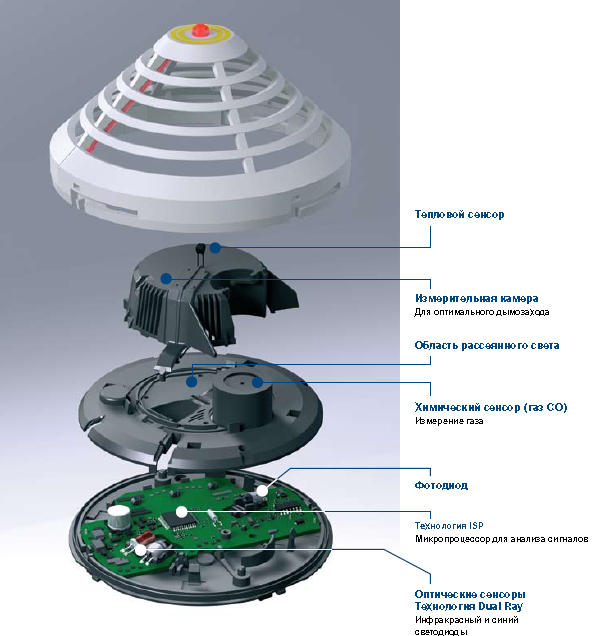

Интегрированная система пожарной сигнализации и громкого оповещения Bosch

Непревзойденная гибкость

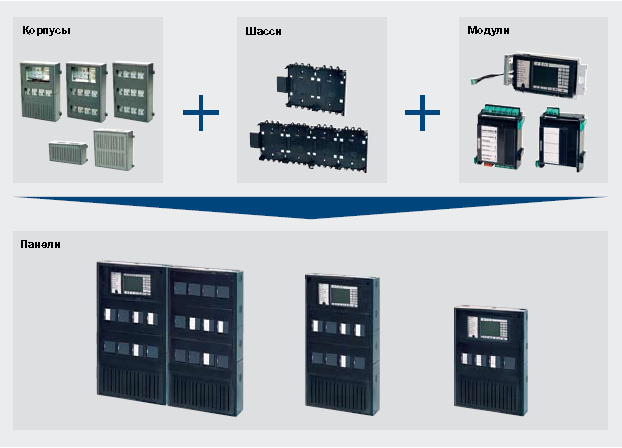

Выпустив модульную пожарную панель серии 5000, компания Bosch снова переопределяет параметры рынка: с этим изделием вы можете конфигурировать свою систему в соответствии с модульным принципом, вы можете расширять ее в соответствии со своими потребностями. От отдельной панели управления с одним шлейфом до сложной панельной сети. Модульная система состоит из модулей многократного использования, подключающихся по принципу «click-and-go», и сменных корпусов, простых в установке и эксплуатации. Система легко адаптируется к условиям и размерам вашего учреждения, так что вы покупаете только то, что вам действительно необходимо, не больше и не меньше. Практичный монтаж на шине CAN позволяет вам удобно устанавливать и заменять модули в любом месте, так что они становятся готовыми к работе в кратчайшее время. Эта возможность «горячего подключения» означает, что систему не нужно отключать во время замены модулей. А это, в свою очередь, означает, что система продолжает контролировать вашу безопасность.

Исключительное удобство для пользователей
Установка и эксплуатация панели серии 5000 проста и понятна. Интерфейс пользователя был разработан для интуитивной работы с большим дисплеем. Кроме того, все индикаторы и кнопки расположены непосредственно на соответствующих модулях, что еще более облегчает их использование и сводит к минимуму ошибки оператора. Обновления конфигурации могут быть загружены в панель при помощи портативного компьютера с использованием локального или удаленного программирования.
Высочайший стандарт надежности
Постоянное самотестирование центральным процессором обеспечивает надежный контроль работоспособности. Кроме того, функциональная целостность может быть обеспечена за счет дублирующей конфигурации шлейфа и резервного контроллера панели. Все это поддерживается автоматической диагностикой во время установки и эксплуатации. Все модули защищены пластиковыми корпусами, что позволяет уверенно использовать их в суровых условиях. С выпуском модульной пожарной панели серии 5000 компания Bosch освобождает вас от всех забот.

Пять причин для выбора Модульной пожарной панели серии 5000
Вы получаете в точности то, что вам необходимо - не больше и не меньше
Система расширяется по мере роста ваших потребностей
Модульная конструкция, обеспечивающая непревзойденную эксплуатационную гибкость
Уменьшение затрат на установку и обслуживание
Минимальные затраты на хранение и сокращение занимаемого пространства

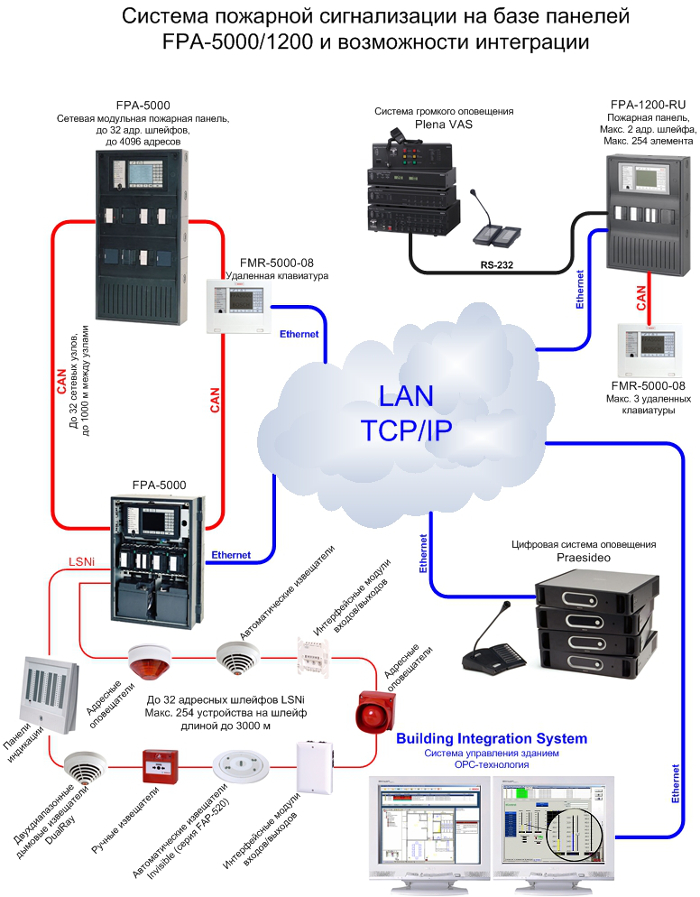

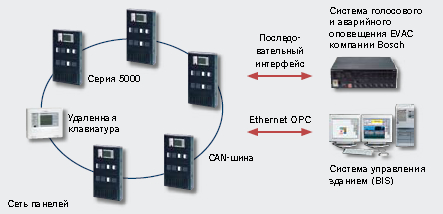

Подключение к сети
Вы можете подключать удаленные клавиатуры и панели управления к сети посредством технологии «CAN bus», которая была испытана в автомобильной промышленности. Сеть функционирует в одноранговом режиме, а ее структуры обеспечивают надежную работу даже в случае возникновения ошибок. Сетевые интерфейсы CAN уже интегрированы в контроллер панели. Различные кольцевые топологии обеспечивают чрезвычайную гибкость системы, которая может быть отлично приспособлена к вашим требованиям. В пределах сети вы можете определять зоны, чтобы обеспечить хорошо контролируемое управление. Для сетевых подключений могут быть использованы как стандартные медные кабели, так и оптоволоконные кабели.

Интеграция с системами управления зданиями
Панель серии 5000 подключается к системе управления зданием (BIS) через интерфейс Ethernet по протоколу OPC. Он встроен в контроллер панели, дополнительные интерфейсные модули не требуются. Панель управления является интегральным компонентом системы BIS, которая имеет расширенные возможности управления. Модульную пожарную панель можно подключить к панелям управления высшего уровня посредством модуля UGM, обеспечивая таким образом интеграцию в крупные системы сигнализации.

Последовательный интерфейс к голосовой системе Voice компании Bosch
Для подсоединения систем пожарной сигнализации и систем EVAC предусмотрен последовательный интерфейс - все от компании Bosch. Это позволяет осуществлять интеллектуальное управление системой EVAC через пожарную панель серии 5000, значительно снижая количество аппаратных интерфейсов.

Дистанционное управление
Устройство дистанционного управления FMR 5000 подключается к панели управления посредством шины CAN и обеспечивает полный контроль над панелью управления или сетью панелей. Пользовательский интерфейс и принципы работы аналогичен контрольной панели, поэтому это устройство легко используется без необходимости в дополнительном обучении персонала. Устройство FMR-5000 не только обеспечивает высокий уровень функциональных возможностей и имеет элегантный дизайн, но и может быть встроено в стену или установлено на ее поверхность.
