Тестирование СКС

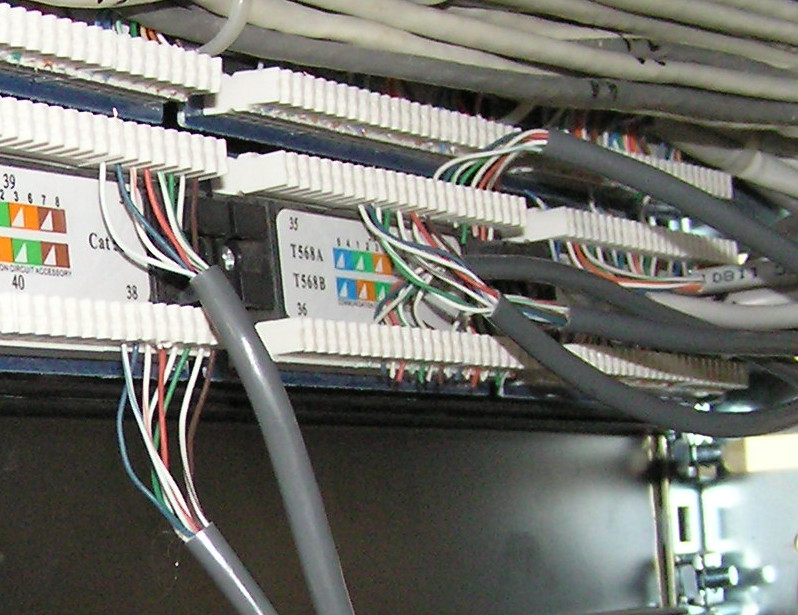

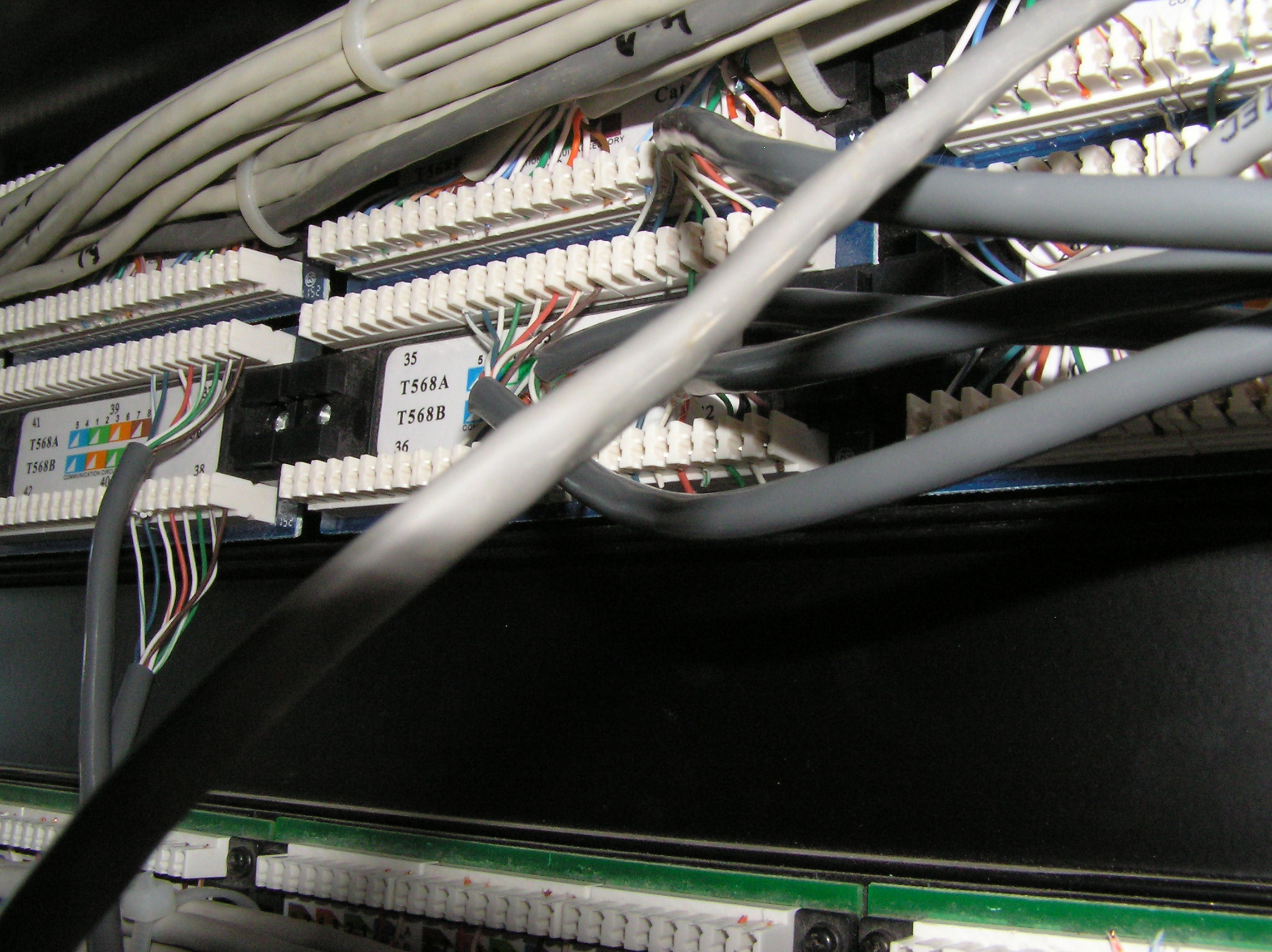

Одной из причин плохой работы (или "неработы") сети является некачественный монтаж (см. изображения ниже). Невооружённым глазом видно, что такая сеть в буквальном смысле "висит на волоске". Расплётка внутренних жил кабелей превышает допустимые пределы, а значит, влияние электромагнитных наводок на такие проводники - тоже велико, следовательно гарантировать высокую скорость передачи данных по ним - нельзя.

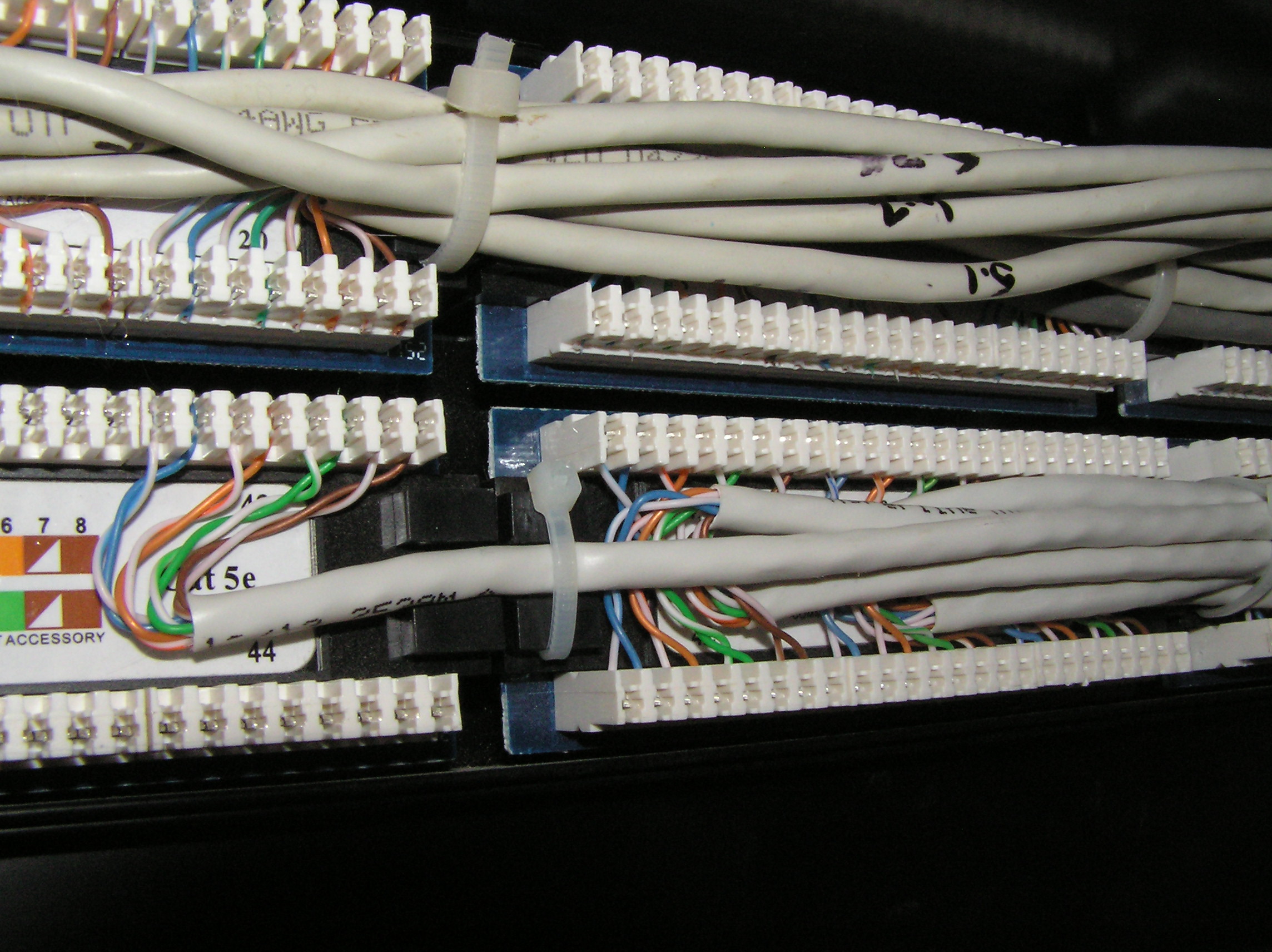

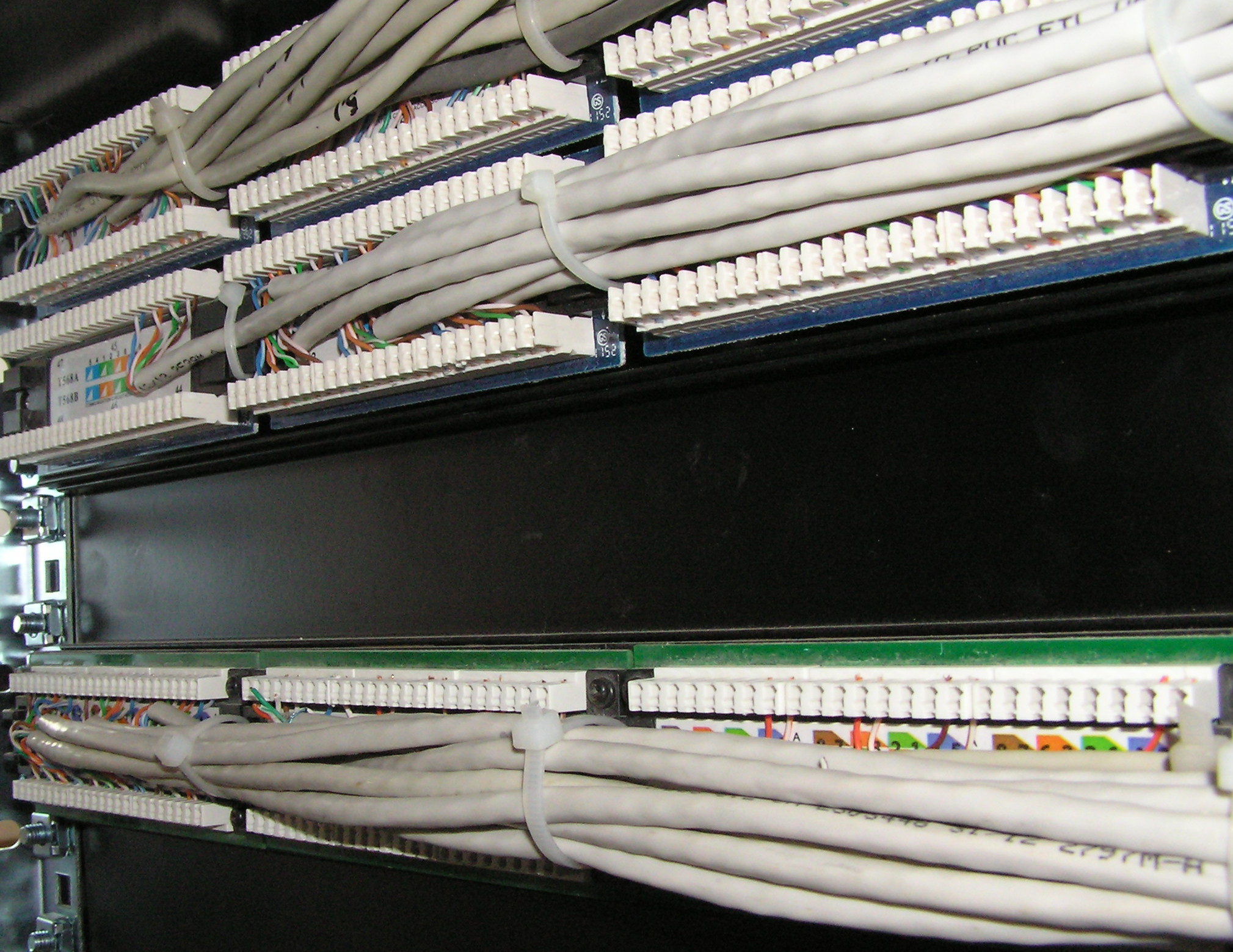

Такие очевидные "уязвимости сети" нетрудно заметить и нетрудно устранить. Например, хотя бы так:

Но есть ряд причин невидимых, т.е. скрытых от глаза, например, за штукатуркой, крышкой кабель-канала, или ещё где-то в труднодоступных местах на протяжении всей сетевой трассы. В таких случаях помогает тестирование кабелей специальными устройствами. Это позволяет обнаружить скрытые дефекты, которые могут быть незамеченными, и это - единственный способ избежать возможных проблем работы сетевых приложений.

Случается так, что СКС соответствует стандартам, но не обеспечивает работу ряда приложений локальной сети по параметру коэффициента битовых ошибок (BER – Bit Error Rate). При этом уменьшается скорость передачи данных вплоть до "зависаний" компьютерной сети.

Качество передачи сигналов по каналам СКС обеспечивается благодаря резерву параметров. Чтобы проверить, достаточен ли резерв, проводится тестирование соответствия сетевым протоколам.

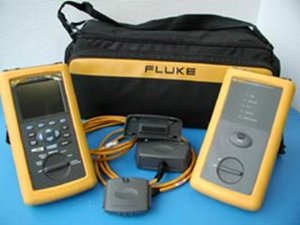

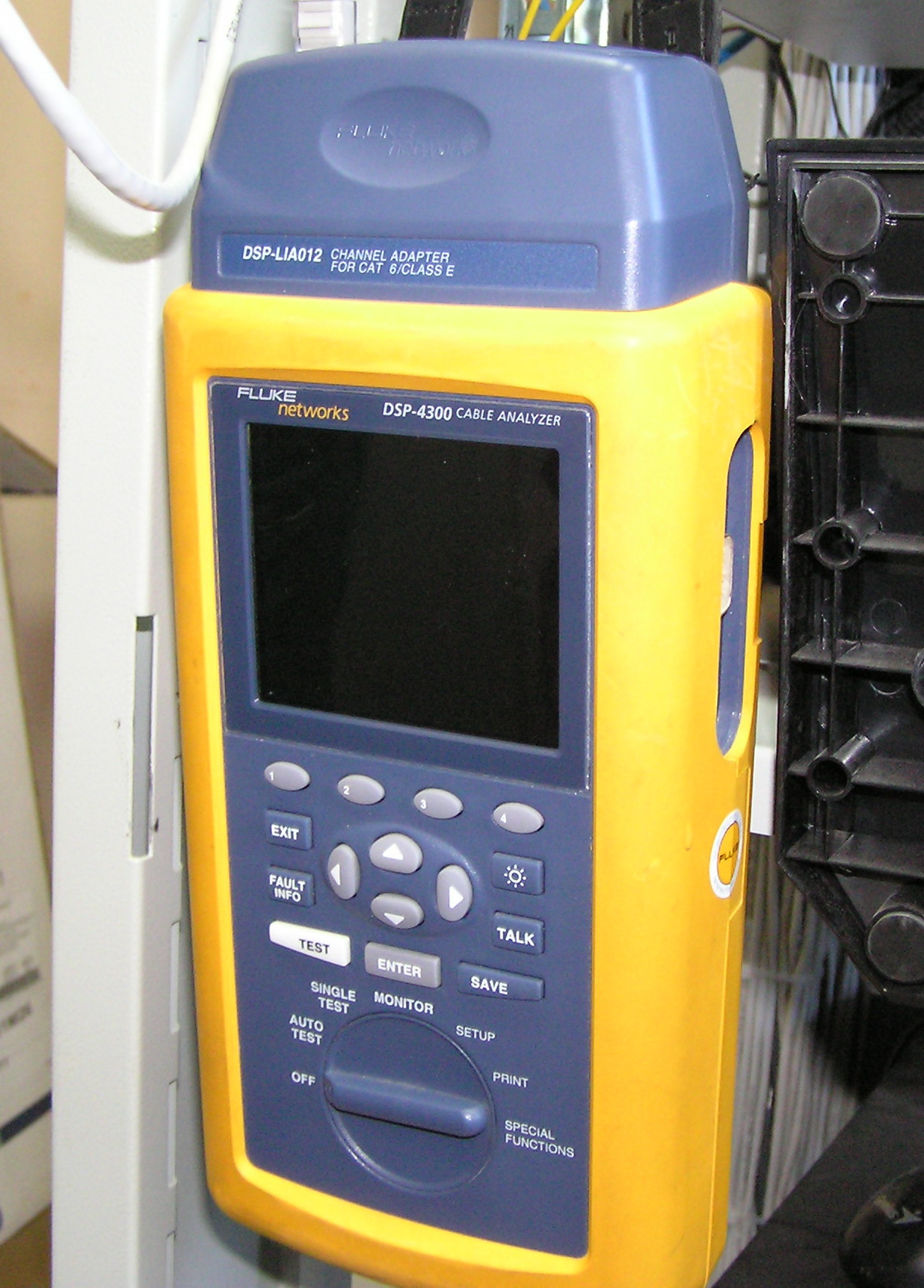

Тестирование проводится кабельным анализатором компании Fluke Networks. Прибор ежегодно проходит процедуру поверки в лаборатории Fluke Networks.

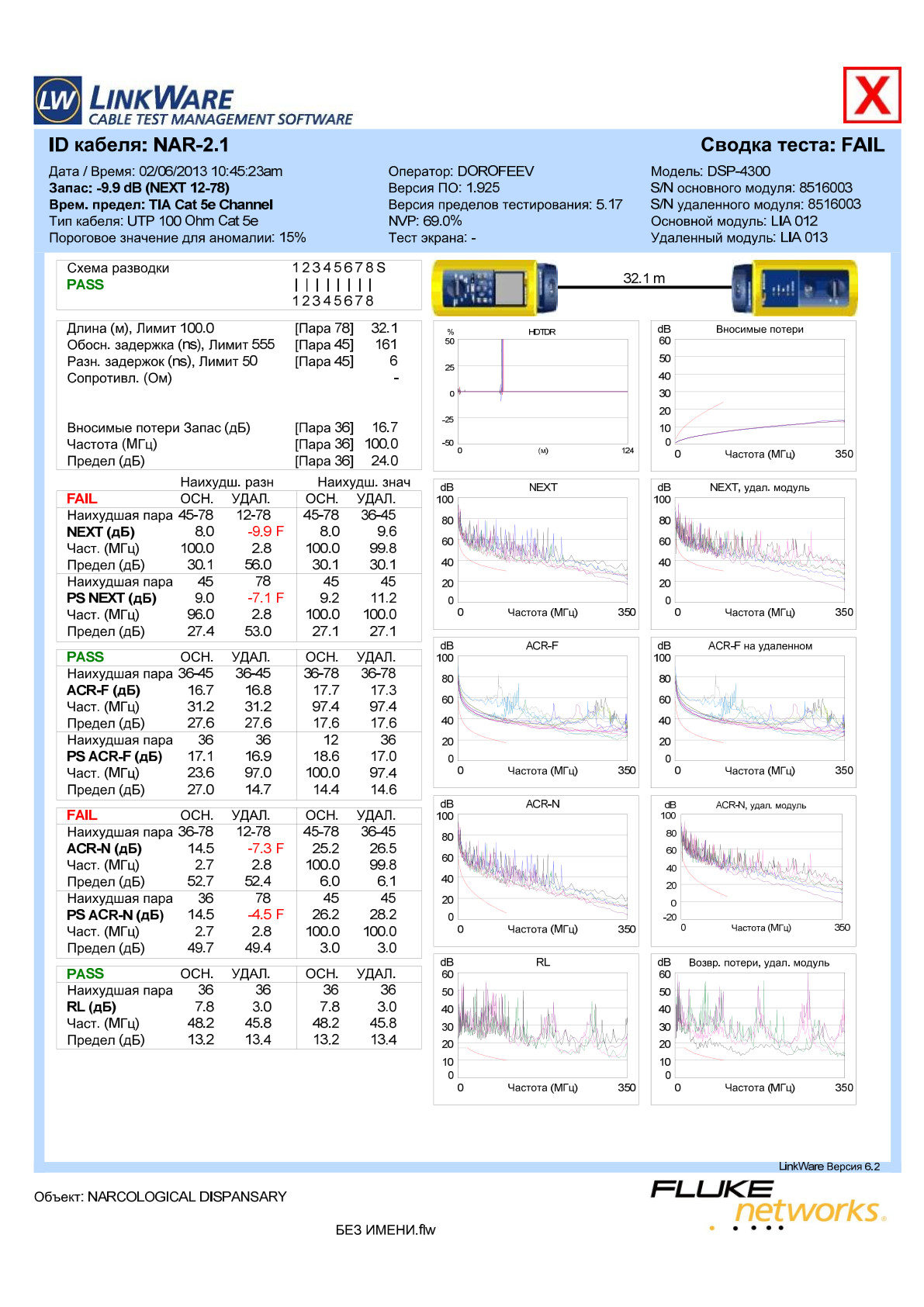

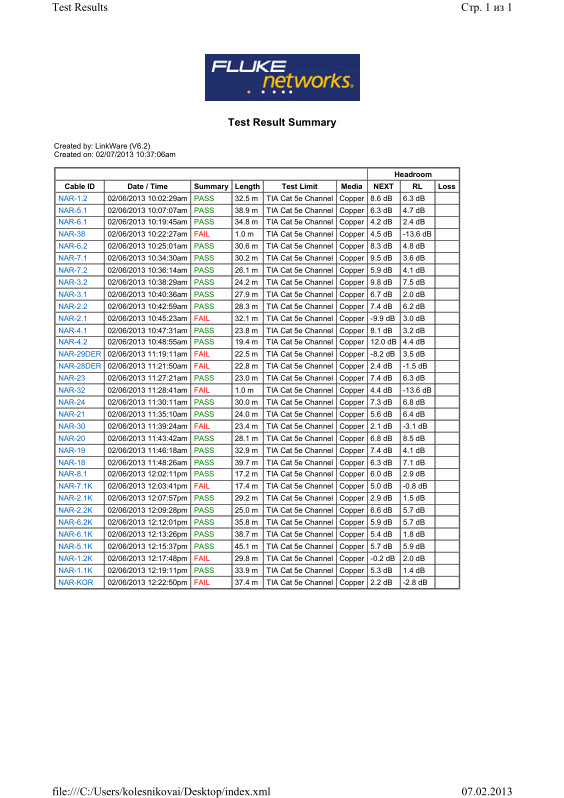

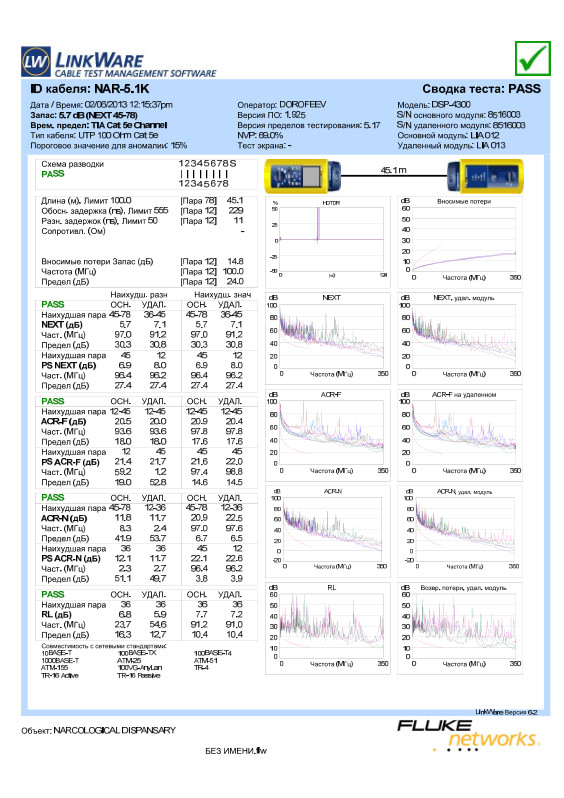

Результаты тестирования сети на категорию 5e: сводная таблица и результаты тестирования отдельных портов/линий (пример для некачественно смонтированной сети):

При тестировании систем SYSTIMAX возможно предоставление долгосрочных гарантий на смонтированные СКС.
